Kombinationssignale (Ks)



Signalbuch; 301 0102

Signalordnung (Aktualisierung 11) - 301.0102 Bahnbetrieb (Gültig ab 15.12.2013)



1

Allgemeines


(1) Kombinationssignale sind Lichtsignale, die die Fahrtaufträge mit einem Signallicht anzeigen.


Die Signale Ks 1 und Ks 2 gelten nur für Zugfahrten.


Die Signale können die Funktion

- eines Hauptsignals,

- eines Vorsignals oder

- eines Haupt- und Vorsignals

haben.


(2) Hauptsignale, die mit weiß-rot-weißem Mastschild gekennzeichnet sind und zugleich Vorsignalfunktion besitzen, sind zusätzlich mit folgendem Mastschild gekennzeichnet:


Ein mit der Spitze nach unten weisendes gelbes Dreieck.


Spitze nach unten weisendes gelbes Dreieck

Das Mastschild ist rückstrahlend.


Das dreieckige gelbe Mastschild ist grundsätzlich unter dem weiß-rot-weißen Mastschild angeordnet.


Kombinationssignale mit Spitze nach unten weisendes gelbes Dreieck
Kombinationssignale

(3) Kombinationssignale mit Vorsignalfunktion, die in einem um mehr als 5% verkürzten Abstand des Bremswegs der Strecke vor dem zugehörigen Signal stehen, zeigen bei Signal Ks 1 mit Zs 3v und bei Signal Ks 2 ein weißes Zusatzlicht über dem Signallicht.

Ks Signal mit 5% verkürzten Abstand des Bremswegs
Ks2 mit Zusatzlicht

Ks Signal mit 5 Prozent verkürzten Abstand des Bremswegs
Ks2 mit Zusatzlicht

Ks Signal mit 5 Prozent verkürzten Abstand des Bremswegs
Ks1 mit Zs3v und Zusatzlicht


(4) Vorsignalwiederholer zeigen bei Ks 1 mit Zs 3v und bei Ks 2 ein weißes Zusatzlicht unter dem Signallicht.


Ks Signal mit Vorsignalwiederholer
Ks2 mit Zusatzlicht

Vorsignalwiederholer Ks Signal
Ks2 mit Zusatzlicht

Vorsignalwiederholer Ks mit Zs3v Signal
Ks1 mit Zs3v und Zusatzlicht



2

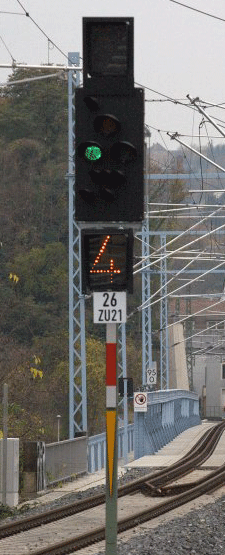

Signal Ks 1


(1) Bedeutung: Fahrt


(2) Beschreibung: Ein grünes Licht bzw. ein grünes Blinklicht


Signal Ks 1
Ks1 Signal

Signal Ks 1
Ks1 Signal


(3) Das Signal zeigt grünes Blinklicht, wenn an diesem Signal ein Signal Zs 3v gezeigt wird.


Ks Signal mit Signal Zs 3v
Ks1 mit Zs3v Signal

(4) Das an einem Hauptsignal gezeigte Signal erlaubt die Anwendung der im Fahrplan zugelassenen Geschwindigkeit.




3

Signal Ks 2


(1) Bedeutung: Halt erwarten


(2) Beschreibung: Ein gelbes Licht


Signal Ks 2
Ks2 Signal

Signal Ks 2 mit Zs3 und Zs3v
Ks2 Signal mit Zs3 und Zs3v

(3) Das Signal erlaubt die Vorbeifahrt und kündigt Halt an.
